Altium Designer

Altium Designer - профессиональная САПР, предоставляющая широчайшие возможности по созданию электронных устройств. Включает весь необходимый набор инструментов для создания, редактирования и правки работ на основе электрических и программируемых интегральных схем. Редактор схем позволяет работать с проектами любого размера и сложности, преобразовывая их в простейшие подблоки. Цифро-аналоговое моделирование учитывает почти все реальные параметры и предоставляет в распоряжение конструктора огромное...

Altium Designer - профессиональная САПР, предоставляющая широчайшие возможности по созданию электронных устройств. Включает весь необходимый набор инструментов для создания, редактирования и правки работ на основе электрических и программируемых интегральных схем. Редактор схем позволяет работать с проектами любого размера и сложности, преобразовывая их в простейшие подблоки. Цифро-аналоговое моделирование учитывает почти все реальные параметры и предоставляет в распоряжение конструктора огромное количество различных анализов, включая анализы переходных процессов, частотный, шумов, передаточных функций, Фурье, методом Monte-Carlo, с изменением значений температуры. На схемотехническом уровне проверяются и устраняются различные импедансы и перекрестные отражения. Редактор печатных плат программы содержит уникальные средства для автоматического (программы Statistical Placer, Cluster Placer) и интерактивного размещения компонентов. Топологический трассировщик Situs использует полностью настраиваемый алгоритм для решения задач разводки печатных плат с большой плотностью установки элементов. Он может работать по неортогональным направлениям и с самостоятельным выбором слоев. Постоянно обновляемые библиотеки программы хранят более 90 тысяч компонентов. Многие из них имеют модели посадочных мест, IBIS и SPICE-модели, а также 3D-модели. Каждую из них можно создать в программе самостоятельно с минимальными затратами времени путем последовательного ввода сведений о компоненте.

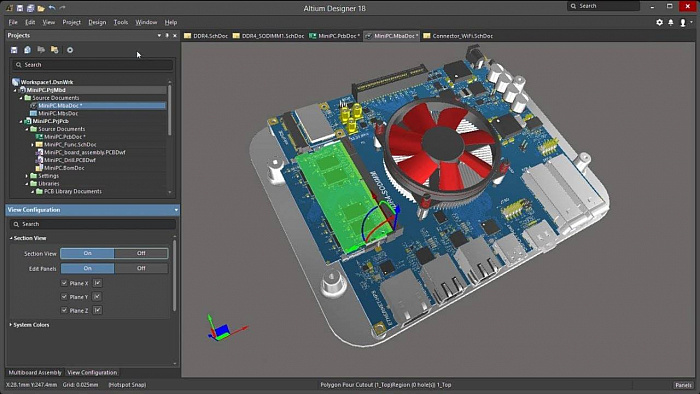

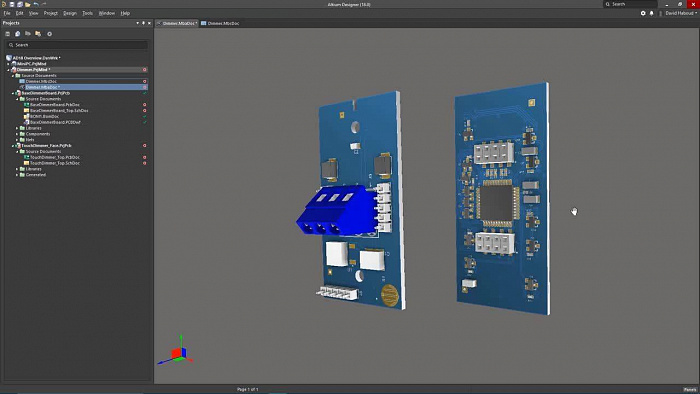

Существует возможность разработки печатной платы в трёхмерном виде с импортом/экспортом данных в механические САПР (SolidEdge, SolidWorks, AutoCAD, ProEngineer). Altium Designer поддерживает практически все существующие форматы выходных файлов: DXF, Gerber, NC Drill, ODB++, VHDL, IPC-D-356 и многие другие. Встроенный мастер импорта проектов преобразовывает библиотеки, схемы и платы из систем OrCAD, PCAD, Allegro PCB, PADs, DxDesigner в работы Altium Designer независимо от кодировки (бинарной или ASCII). Отличительной особенностью среды проектирования является сквозная целостность разработки на разных этапах проектирования. Другими словами изменения, внесённые на любом уровне разработки, будут отражены на всех стадиях проекта.

Основные возможности конструктора Altium Designer:

• Быстрое проектирование электроники с иерархической схемотехникой и повторным использованием дизайна в одном сплоченном пользовательском интерфейсе.
• Создавайте и ищите компоненты с самой современной ценой и доступностью от сертифицированных поставщиков.
• Проверьте свою конструкцию с помощью встроенного моделирования аналоговых/цифровых схем. Проанализируйте сигнал до и после компоновки и подачу питания по постоянному току.
• Легко маневрируйте объектами на макете плат с размещением управляемого компонентов и создавайте шаблоны стека слоев для повторного использования.
• Определите и измените уровни жесткого гибкого слоя, используя электрическую проверку и синхронизацию многоплатных соединений.
• Экспертная маршрутизация сложных топологий с автоматизированной маршрутизации, управляемой пользователем.
• Упростите совместную работу MCAD с помощью интегрированных электрических и механических областей с редактированием ANTIVE 3D PCB.
• Сгенерируйте сборку и сборку быстрее с помощью многопроцессорных исполнений и бесшовной, упрощенной документации.
• Сравните изменения и изменения документации с использованием представлений управления данными в процессе работы и контроля версий.
• Значительно повысьте производительность проектирования в единой сплоченной унифицированной среде для схемных, печатных плат, документации и моделирования.
