Сучасний світ стрімко розвивається, і разом із ним зростають вимоги до швидкості та точності проєктування у різних сферах діяльності. Будівництво, машинобудування, електроніка, промисловий дизайн та багато інших галузей потребують ефективних інструментів для створення креслень, моделей і технічної документації. Саме для цього використовують САПР — системи автоматизованого проєктування, які стали незамінними в інженерній та дизайнерській роботі.
САПР (Computer-Aided Design, CAD) — це програмні рішення, що дозволяють автоматизувати процес розробки та моделювання виробів, деталей, механізмів, будівельних конструкцій, електронних схем та інших об’єктів. Завдяки цифровим технологіям ці системи значно спрощують процеси креслення, проєктування та підготовки до виробництва. Замість ручного створення ескізів та розрахунків інженери, архітектори та дизайнери можуть використовувати САПР для точного та швидкого моделювання своїх рішень.
У сучасному бізнесі та виробництві САПР відіграє ключову роль, оскільки дозволяє значно скоротити час на розробку та запуск нових продуктів. У машинобудуванні та промисловому виробництві ці системи допомагають створювати тривимірні моделі деталей, аналізувати їхню міцність, проводити розрахунки та готувати документацію для виробництва. В архітектурі та будівництві САПР використовується для проєктування будівель, розрахунку навантажень та оптимізації використання матеріалів. В електроніці такі системи допомагають розробляти друковані плати та інтегровані мікросхеми.
Основні переваги використання САПР полягають у підвищенні точності та швидкості розробки, що особливо важливо в умовах сучасної конкуренції. Програми дозволяють мінімізувати помилки завдяки автоматичним розрахункам та вбудованим алгоритмам перевірки. Використання цифрових моделей дає змогу випробовувати конструкції ще на етапі розробки, виявляючи слабкі місця ще до виготовлення фізичного зразка. Крім того, інтеграція САПР з іншими системами автоматизації, такими як CAM (Computer-Aided Manufacturing) та CAE (Computer-Aided Engineering), дозволяє забезпечити повний цикл від розробки до виробництва.
Завдяки всім цим можливостям САПР є не просто зручним інструментом, а й критично важливим компонентом для будь-якої компанії, що займається проєктуванням і виробництвом. У наступних розділах ми розглянемо основні типи САПР, їхні особливості та сфери застосування.
Типи та види САПР
Системи автоматизованого проєктування поділяються на кілька основних типів, залежно від їхніх функцій та галузі застосування. Деякі з них зосереджені на створенні креслень і моделей, інші — на аналізі та підготовці до виробництва. Вони можуть працювати у двовимірному (2D) або тривимірному (3D) середовищі, бути орієнтованими на інженерію, будівництво чи електроніку. Розглянемо основні види САПР та їхні особливості.
2D- та 3D-САПР: відмінності та сфери застосування
Одним із ключових критеріїв класифікації САПР є спосіб представлення об’єктів. 2D-САПР працюють у площині та використовуються для створення креслень, схем і діаграм. Вони особливо затребувані в проєктуванні механічних деталей, будівельних планів, електричних схем і картографії. Найвідомішим прикладом такої системи є AutoCAD, який широко використовується у різних сферах проєктування.
3D-САПР, на відміну від 2D, дозволяють створювати тривимірні моделі об’єктів, що значно спрощує процес візуалізації та перевірки конструкцій. Такі системи дають змогу не тільки розробляти реалістичні моделі, а й аналізувати їхню міцність, взаємодію частин і навіть проводити віртуальні випробування. Вони незамінні в машинобудуванні, архітектурі, а також у промисловому дизайні. До популярних 3D-САПР належать SolidWorks, CATIA, PTC Creo та Siemens NX.
Інженерні САПР (CAE) для аналізу та моделювання
CAE (Computer-Aided Engineering) — це категорія програмного забезпечення, що використовується для розрахунку та аналізу конструкцій. Вони допомагають інженерам проводити моделювання механічних навантажень, аеродинамічних характеристик, температурних впливів та інших параметрів. Завдяки CAE можна ще на етапі проєктування визначити слабкі місця конструкції та внести необхідні зміни без створення фізичних прототипів.
До таких систем належать ANSYS, Abaqus та Altair HyperWorks. Вони застосовуються у машинобудуванні, авіабудуванні, автомобільній промисловості та енергетиці. Використання CAE значно знижує витрати на тестування і підвищує надійність кінцевого виробу.
Конструкторські САПР (CAD) для створення креслень і моделей
САПР типу CAD (Computer-Aided Design) є найбільш поширеними у сфері автоматизованого проєктування. Вони використовуються для створення креслень, геометричних моделей та технічної документації. Ці системи дозволяють розробляти деталі, вузли та механізми з високою точністю, що є критично важливим у промисловості та машинобудуванні.
CAD-системи можуть працювати як у 2D, так і в 3D середовищі, дозволяючи створювати не лише плоскі креслення, а й повноцінні моделі з можливістю візуалізації. До найпопулярніших програм у цій категорії належать AutoCAD, SolidWorks, CATIA, PTC Creo, Siemens NX та Fusion 360.
Технологічні САПР (CAM) для виробничих процесів
CAM (Computer-Aided Manufacturing) — це програмні системи, що використовуються на етапі виготовлення виробу. Вони інтегруються з CAD-моделями та автоматизують процес керування верстатами з числовим програмним управлінням (ЧПУ). CAM дозволяє оптимізувати траєкторію руху ріжучого інструменту, підвищити точність обробки та знизити витрати на виробництво.
Такі системи, як Mastercam, Edgecam та Autodesk PowerMill, широко використовуються у металообробці, деревообробці та виготовленні складних механізмів. CAM забезпечує не лише генерацію кодів для верстатів, а й симуляцію процесу виробництва, що зменшує ймовірність браку.
Архітектурно-будівельні САПР (BIM) для проєктування будівель
BIM (Building Information Modeling) — це окрема категорія САПР, орієнтована на будівництво та архітектуру. Вона дозволяє не просто створювати 3D-моделі будівель, а й інтегрувати їх із реальними параметрами, такими як матеріали, вартість, строки реалізації та експлуатаційні характеристики.
Системи BIM допомагають підвищити ефективність будівництва, уникнути помилок на етапі проєктування та забезпечити більш точний контроль витрат. До найпопулярніших програм у цій сфері належать Autodesk Revit, ArchiCAD та Tekla Structures. Використання BIM дає змогу значно прискорити узгодження проєктів між замовниками, архітекторами та підрядниками.
Електротехнічні САПР (EDA) для розробки електронних схем
EDA (Electronic Design Automation) — це спеціалізовані САПР для проєктування електронних схем, друкованих плат та мікросхем. Вони використовуються в електроніці та мікроелектроніці для створення складних систем, аналізу їхньої роботи та підготовки до виробництва.
До таких програм належать Altium Designer, KiCad, Eagle та OrCAD. Вони дозволяють розробникам автоматизувати процес розташування компонентів, трасування друкованих плат та перевірку їхньої роботи перед виготовленням. Завдяки EDA можна значно скоротити час на розробку електронних пристроїв та підвищити їхню надійність.
Системи автоматизованого проєктування широко використовуються у різних сферах промисловості та бізнесу. Завдяки гнучкості та точності вони значно спрощують процеси розробки, тестування та виготовлення продукції. Розглянемо основні галузі, де САПР відіграє ключову роль.
Машинобудування та промисловий дизайн
Одна з найбільш важливих сфер застосування САПР — машинобудування. Інженери використовують ці системи для створення деталей, механізмів, агрегатів та їхньої віртуальної збірки. Завдяки 3D-моделюванню можна не лише побачити, як виглядатиме кінцевий виріб, а й перевірити його працездатність ще до виготовлення. Це дозволяє виявляти конструктивні помилки на ранніх стадіях розробки, що значно знижує витрати на виправлення дефектів.
САПР також широко використовуються у промисловому дизайні, де необхідно розробляти не лише функціональні, а й естетично привабливі вироби. Наприклад, інструменти на кшталт SolidWorks, CATIA та PTC Creo допомагають створювати корпуси електронних пристроїв, побутової техніки та автомобільних компонентів.
Архітектура та будівництво
САПР є незамінними для архітекторів і будівельників, адже дозволяють створювати детальні 2D- і 3D-моделі будівель, інфраструктурних об'єктів та міських проєктів. Найбільше поширення у цій сфері отримали системи BIM (Building Information Modeling), такі як Autodesk Revit та ArchiCAD. Вони не лише забезпечують побудову візуальних моделей, а й дозволяють інтегрувати в них інформацію про матеріали, навантаження, енергоспоживання та експлуатаційні характеристики.
САПР також використовуються для аналізу несучих конструкцій, розрахунку навантажень та оптимізації будівельних процесів. Завдяки цьому підрядники можуть планувати будівництво з урахуванням мінімізації витрат і підвищення безпеки споруд.
Авіа- та автомобілебудування

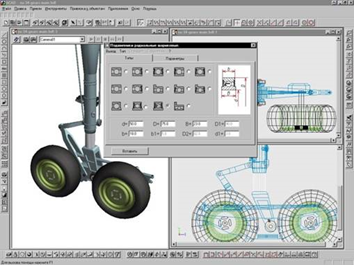

Проєктування літаків і автомобілів — це складний багаторівневий процес, який неможливий без САПР. В авіабудуванні використовуються такі програми, як CATIA та Siemens NX, що дозволяють створювати детальні 3D-моделі літаків, аналізувати їхню аеродинаміку та проводити структурні розрахунки. Це дає змогу значно знизити ризик помилок і покращити експлуатаційні характеристики літальних апаратів.
У автомобілебудуванні САПР застосовуються для розробки шасі, двигунів, кузовів та електронних систем автомобілів. Наприклад, в Autodesk Alias створюють концептуальний дизайн машин, а в SolidWorks та CATIA — опрацьовують їхню конструкцію. Додатково САПР інтегруються з системами CAE для моделювання поведінки автомобіля в різних умовах, зокрема при краш-тестах.
Електроніка та розробка друкованих плат
У сфері розробки електронних пристроїв використовуються електротехнічні САПР (EDA), які допомагають створювати принципові схеми, трасувати друковані плати та проводити їхній аналіз. Найпопулярніші рішення в цій галузі — Altium Designer, KiCad, Eagle та OrCAD. Вони дозволяють автоматизувати розміщення компонентів, перевіряти електричні з’єднання та генерувати файли для виготовлення плат.
Сучасні EDA-системи інтегруються з інструментами для моделювання електромагнітних і теплових процесів, що особливо важливо для розробки високочастотних пристроїв, серверних плат і мобільної електроніки. Це допомагає значно скоротити цикл розробки та підвищити якість кінцевого продукту.
Медицина (дизайн імплантів, протезів, 3D-друк)

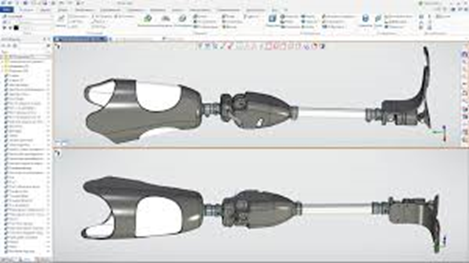

САПР також знаходять застосування у медицині, де вони використовуються для проєктування протезів, імплантів, ортопедичних пристроїв та навіть реконструкції кісткових структур. Завдяки 3D-моделюванню лікарі можуть створювати індивідуальні рішення для пацієнтів, враховуючи анатомічні особливості та функціональні потреби.
Крім того, САПР активно застосовуються у 3D-друці, який набуває все більшого поширення в медицині. Наприклад, моделювання кісткових імплантатів за допомогою програм Siemens NX чи Materialise Mimics дозволяє створювати високоточні конструкції, які ідеально підходять пацієнту та можуть бути виготовлені методом адитивного виробництва.
На ринку існує велика кількість систем автоматизованого проєктування, кожна з яких має свої особливості, переваги та сферу застосування. Деякі з них орієнтовані на загальне креслення та моделювання, тоді як інші спеціалізуються на машинобудуванні, електроніці або будівництві. Розглянемо найпопулярніші САПР, їхні ключові функції та порівняння відкритих і комерційних рішень.
